FishEye Kamera
Die FishEye-Kamera kombiniert viele einzelne Bildausschnitte in runder Form um dann das tatsächliche Bild mit vielen Videoinformationen kreisförmig auszugeben. Die Bildkorrekturfunktion, die kreisförmige Bilder begradigt, wird als Entwarping bezeichnet.

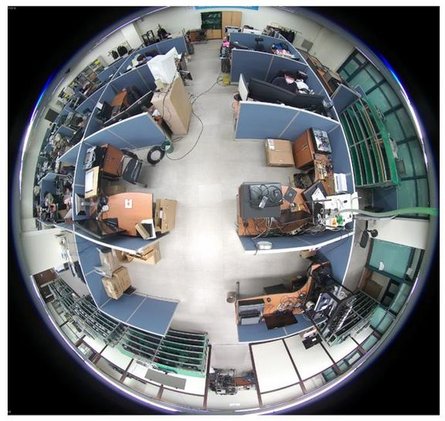

Originalbild der FishEye-Kamera
Sie können wählen zwischen der Anzeigemethode mit dem Originalbild und dem zusammengesetzten Bild der FishEye Kamera.
Die Standardeinstellung ist das kreisförmige Originalbild der FishEye Kamera.

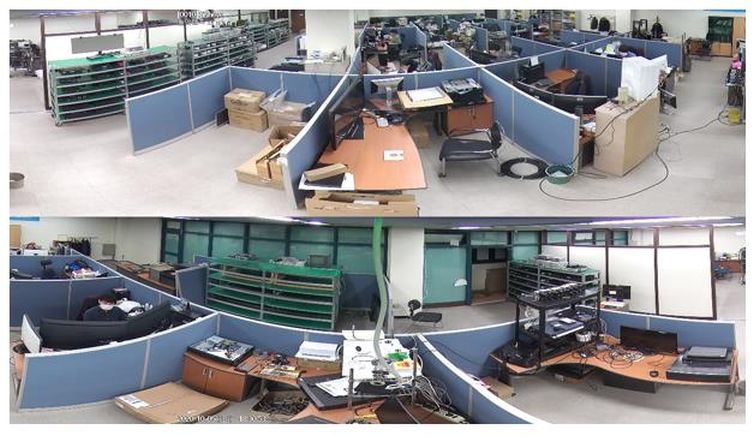

Dewarping des Videobildes
Wird das FishEye-Kamerabild zerlegt, so erhält man das typische rechteckige Bild zurück.
Öffnen Sie hierzu in den Einstellungen "FishEye Channel" und klicken Sie dann mit der rechten Maustaste auf > "Fischauge" und dann auf > "Dewarp"
FishEye-Einstellungen
X zentrieren: Legen Sie die X-Achsenkoordinaten fest
Y zentrieren: Legen Sie die Koordinaten der Y-Achse fest
Innerer Radius: Stellen Sie die Größe des internen Kreises ein
Äußerer Radius: Stellen Sie die Größe des externen Kreises ein
Startwinkel: Stellen Sie den Startwinkel ein für das Dewarping
Vom Gerät importieren: Importieren Sie die Dewarping-Einstellungen des Rekorders in das Control Center
Auf Gerät exportieren: Exportieren Sie die Dewarping-Einstellungen vom Control Center auf den Rekorder
Hinweis
Wenn das Dewarping im Control Center aktiviert ist, so zeigt auch der Monitor in der Wiedergabe das zerlegte Bild
Auch die Control Center Wiedergabe unterstützt die Ein / Aus-Einstellung der Dewarp-Funktion
